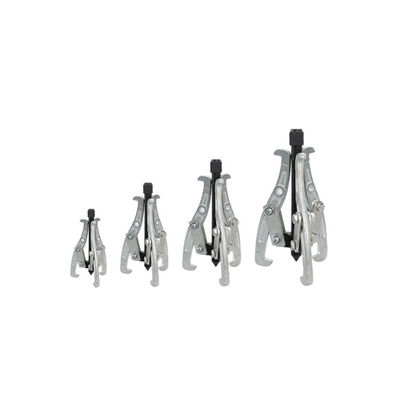

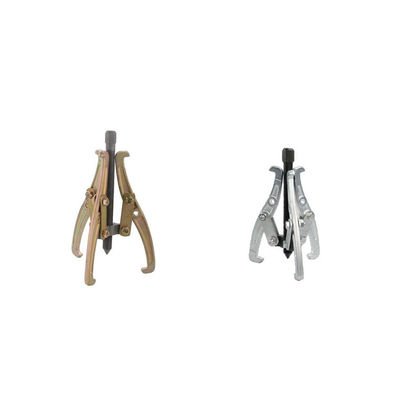

Ściągacze do kół zębatych YEEDA YD58 Series 3-szczękowe: 3"-28", kute, do zastosowań w motoryzacji/przemyśle/rolnictwie
Specyfikacje produktu
Podsumowanie kluczowych parametrów
| Nr modelu |
Rozmiar (calowy/metryczny) |
Ilość w kartonie |
Waga brutto w kartonie (KG) |
Rozmiar opakowania kartonowego (dł. × szer. × wys., cm) |
| YD58-001 |
3" (75mm)* |
40 |
17 |
24×25×17.5 |
| YD58-002 |
4" (100mm) |
24 |
17 |
30×18×21 |
| YD58-003 |
6" (150mm) |
16 |
17.5 |
28×20.5×19 |
| YD58-004 |
8" (200mm) |
10 |
20 |
42×25×11.5 |
| YD58-005 |
10" (250mm) |
6 |
19 |
27.5×30.5×14 |
| YD58-006 |
12" (300mm) |
4 |
18.5 |
35.5×20.5×14 |
| YD58-007 |
14" (350mm) |
4 |
16 |
40×23×15 |
| YD58-008 |
16" (400mm) |
2 |
18.5 |
43×26×10 |
| YD58-009 |
20" (500mm) |
2 |
24.5** |
54×16×22 |
| YD58-010 |
24" (600mm) |
1 |
18 |
59×18×12 |
| YD58-011 |
28" (700mm) |
1 |
23 |
64×20×14 |
| YD58-012 |
3"+4"+6" (zestaw 3-częściowy) |
6 zestawów/CTN** |
23 |
38×19×21 |
| YD58-013 |
3"+4"+6"+8" (zestaw 4-częściowy) |
10 zestawów/CTN** |
26 |
43.5×26×19 |
*Uwaga: Rozmiar dla YD58-001 jest wnioskowany jako 3" (75mm) dla spójności z serią (kolejne modele są w formacie "X"+"(XXmm)"); G.W. dla YD58-009 poprawiono z "245" na "24.5" (logiczna waga produktu); QTY/CTN dla YD58-012/013 doprecyzowano jako "zestawy" na podstawie oznaczenia "zestaw" w oryginalnych danych.
Uniwersalne specyfikacje konstrukcyjne i materiałowe
| Kategoria specyfikacji |
Szczegóły (wszystkie modele) |
| Materiał rdzenia |
Szczęki i belka: Stal węglowa kuta matrycowo (wysoka wytrzymałość na rozciąganie, odporność na zginanie/skręcanie) |
| Konstrukcja gwintu |
Gwint w kształcie litery T (zapewnia płynne, stabilne przenoszenie siły; zapobiega zerwaniu gwintu podczas intensywnego użytkowania) |
| Obróbka powierzchniowa |
Białe cynkowanie (antykorozyjne, odporne na działanie oleju, smaru i wilgoci warsztatowej) |
| Funkcja rdzenia |
Usuwanie kół zębatych, łożysk, kół pasowych i innych elementów wciskanych z wałów (kompatybilne z maszynami samochodowymi, przemysłowymi i rolniczymi) |
| Udźwig |
500-3000 kg (różni się w zależności od rozmiaru: mniejsze modele ≈500-1000 kg; większe modele ≈2000-3000 kg) |
| Cechy bezpieczeństwa |
Kute szczęki z antypoślizgowymi krawędziami (pewny chwyt elementów; zmniejsza poślizg i uszkodzenia elementów) |
Szczegóły produktu
Ściągacze do kół zębatych YEEDA YD58 Series 3-szczękowe rozwiązują krytyczne problemy związane z usuwaniem elementów mechanicznych: "niestabilny chwyt, deformacja narzędzia i ograniczona kompatybilność rozmiarów". Dzięki "stali węglowej kutej matrycowo + gwintowi w kształcie litery T + białemu cynkowaniu" jako głównym atutom, każdy model zaspokaja odmienne potrzeby w zakresie ciężkich prac konserwacyjnych:
Stal węglowa kuta matrycowo: Wytrzymałość do ciężkich zastosowań
- Najwyższa trwałość: Szczęki i belka poddawane są kuciu matrycowemu, procesowi, który spręża stal węglową w gęstą, jednolitą strukturę. To sprawia, że ściągacze są o 50% mocniejsze niż alternatywy odlewane - większe modele (np. YD58-011, 28") mogą wytrzymać nacisk 3000 kg, z łatwością usuwając zardzewiałe lub wciskane koła zębate w maszynach przemysłowych.
- Odporność na zużycie: Kuta stal węglowa zachowuje swój kształt nawet po wielokrotnym użyciu (ponad 300 usunięć elementów), podczas gdy gwint w kształcie litery T jest odporny na zerwanie - krytyczne dla techników stosujących wysoki moment obrotowy do ciasnych elementów.
Konstrukcja 3-szczękowa i gwint w kształcie litery T: Precyzja i stabilność
- 3-szczękowa dla zrównoważonego chwytu: Trzy szczęki równomiernie rozkładają siłę na element (np. koło zębate, łożysko), zapobiegając deformacji lub pękaniu. W przeciwieństwie do ściągaczy 2-szczękowych, konstrukcja ta eliminuje poślizg, nawet podczas usuwania elementów o nieregularnych kształtach.
- Gwint w kształcie litery T dla płynnej pracy: Szeroki, solidny profil gwintu zapewnia stałe przesuwanie centralnej śruby ściągacza, pozwalając technikom na stopniowe, kontrolowane przykładanie siły. Pozwala to uniknąć nagłego zwolnienia elementu, które może spowodować obrażenia lub uszkodzenia.
Białe cynkowanie i wszechstronność rozmiarów
- Ochrona antykorozyjna: Powierzchnia pokryta białym cynkiem odpycha olej, smar i wilgoć warsztatową, zapobiegając rdzewieniu i wydłużając żywotność narzędzia o 40% w porównaniu do ściągaczy bez powłoki. Upraszcza również czyszczenie - zanieczyszczenia łatwo zetrzeć suchą szmatką.
- Kompleksowy zakres rozmiarów: Od 3" (YD58-001, do małych łożysk w samochodach) do 28" (YD58-011, do dużych kół zębatych przemysłowych), seria obejmuje prawie wszystkie typowe rozmiary elementów. Zestawy 3-częściowe (YD58-012) i 4-częściowe (YD58-013) oferują ekonomiczne rozwiązania dla warsztatów potrzebujących wielu rozmiarów.
Scenariusze zastosowań
Warsztat samochodowy (YD58-002, 4"/100mm)
Wymagania scenariusza: Warsztat obsługuje 15 sedanów miesięcznie, wymieniając koła zębate o średnicy 100 mm w układach przeniesienia napędu. Warsztat potrzebuje kompaktowego ściągacza do ciasnych komór silnika.
Proces operacyjny:
- Ustawienie: Wybierz YD58-002 (4"); wyreguluj 3 szczęki, aby chwycić wewnętrzny pierścień koła zębatego o średnicy 100 mm; mocno zabezpiecz szczęki;
- Usuwanie: Obróć centralny gwint w kształcie litery T, aby przyłożyć siłę - równomierny nacisk z 3 szczęk poluzowuje koło zębate w ~2 minuty;
- Wydajność: 15 sedanów obsłużonych w ~30 minut; kompaktowy rozmiar ściągacza (karton 30×18×21cm) łatwo mieści się w schowku na narzędzia;
- Trwałość: Białe cynkowanie jest odporne na olej przekładniowy; brak rdzy po miesiącach codziennego użytkowania.
Efekt: Kompaktowa konstrukcja pasuje do komór silnika; zrównoważony chwyt chroni koła zębate; odporność na korozję pasuje do zastosowań motoryzacyjnych.
Konserwacja zakładu przemysłowego (YD58-009, 20"/500mm)
Wymagania scenariusza: Fabryka konserwuje 8 turbin przemysłowych (każda z kołami pasowymi o średnicy 500 mm) kwartalnie. Zakład potrzebuje wytrzymałego ściągacza do dużych, ciasnych elementów.
Proces operacyjny:
- Ustawienie: Użyj YD58-009 (20"); umieść 3 szczęki wokół koła pasowego o średnicy 500 mm; użyj klucza, aby dokręcić gwint w kształcie litery T;
- Usuwanie: Przyłóż stopniowy moment obrotowy - kuta stal węglowa wytrzymuje siłę 2500 kg; koło pasowe oddziela się od wału w ~5 minut;
- Bezpieczeństwo: Konstrukcja 3-szczękowa zapobiega poślizgowi; brak ryzyka upadku koła pasowego podczas usuwania;
- Niezawodność: Ściągacz wytrzymuje kurz i smar fabryczny; białe cynkowanie zapobiega korozji.
Efekt: Wytrzymała konstrukcja obsługuje duże koła pasowe; bezpieczna obsługa chroni techników; trwałość pasuje do warunków przemysłowych.
Warsztat maszyn rolniczych (YD58-013, zestaw 4-częściowy)
Wymagania scenariusza: Warsztat obsługuje 10 ciągników (z kołami zębatymi/łożyskami o średnicy 75 mm-200 mm) tygodniowo. Warsztat potrzebuje wszechstronnych ściągaczy do różnych rozmiarów elementów.
Proces operacyjny:
- Ustawienie: Użyj zestawu YD58-013 (3"+4"+6"+8"); wybierz ściągacz 6" (150mm) do koła zębatego skrzyni biegów ciągnika;
- Konserwacja: Wyreguluj szczęki, aby chwycić koło zębate; obróć gwint, aby je usunąć - równowaga 3-szczękowa zapobiega uszkodzeniu koła zębatego;
- Wszechstronność: Przełącz na ściągacz 8" do większych łożysk; zestaw 4-częściowy obejmuje wszystkie rozmiary elementów ciągnika;
- Przechowywanie: Kompaktowy karton zestawu (43.5×26×19cm) oszczędza miejsce w szopie na narzędzia w warsztacie.
Efekt: Zestaw wielkościowy pasuje do różnych potrzeb; łatwe przechowywanie optymalizuje przestrzeń; niezawodne działanie zmniejsza przestoje.
Często zadawane pytania
P1: 3 szczęki ślizgają się podczas usuwania ciasnego koła zębatego. Jak to naprawić?
O1: Poślizg jest zwykle spowodowany nieprawidłowym ustawieniem szczęk lub zanieczyszczeniami. Rozwiązania:
- Wyrównaj szczęki prawidłowo: Upewnij się, że wszystkie 3 szczęki chwytają równomiernie wewnętrzny/zewnętrzny pierścień elementu - unikaj przechylania ściągacza;
- Wyczyść powierzchnie styku: Wytrzyj smar, rdzę lub brud ze szczęk i elementu za pomocą odtłuszczacza - zanieczyszczenia tworzą śliską barierę;
- Dokładnie dokręć szczęki: Przed przyłożeniem momentu obrotowego, całkowicie dokręć szczęki wokół elementu - to maksymalizuje chwyt i zapobiega ruchowi.
P2: Czy YD58-011 (28"/700mm) może być używany do małych elementów (np. łożysk 50mm)?
O2: Nie. Ściągacz 28" jest zbyt duży dla małych elementów, co prowadzi do:
- Problemy z chwytem: Szczęki nie mogą ciasno przylegać do łożysk 50 mm, powodując poślizg i uszkodzenie elementu;
- Marnotrawstwo siły: Wysoka nośność ściągacza (3000 kg) jest zbędna dla małych części, zwiększając ryzyko nadmiernej siły i pękania elementu;
- Problemy z manewrowaniem: Duży rozmiar nie zmieści się w ciasnych przestrzeniach (np. komorach silnika), gdzie znajdują się małe elementy. Użyj YD58-001 (3"/75mm) do łożysk 50mm.
P3: Gwint w kształcie litery T trudno się obraca. Jaki jest problem?
O3: Sztywne gwinty są spowodowane rdzą, zanieczyszczeniami lub brakiem smarowania. Naprawy:
- Wyczyść gwint: Użyj drucianej szczotki, aby usunąć rdzę lub brud z gwintu w kształcie litery T; wytrzyj szmatką zamoczoną w spirytusie mineralnym w przypadku uporczywych zanieczyszczeń;
- Nasmaruj: Nałóż cienką warstwę smaru litowego na gwint - zmniejsza to tarcie i zapewnia płynne obracanie;
- Sprawdź, czy nie ma niewspółosiowości: Upewnij się, że centralna śruba jest wyrównana z belką ściągacza - niewspółosiowość może zablokować gwint.
P4: Jak konserwować ściągacze, aby przedłużyć ich żywotność?
O4: Kluczowe kroki konserwacyjne:
- Czyszczenie po użyciu: Po każdym użyciu wytrzyj szczęki, belkę i gwint suchą szmatką, aby usunąć smar; w przypadku silnych osadów użyj łagodnego rozpuszczalnika i dokładnie wysusz;
- Chroń powłokę: Unikaj używania narzędzi ściernych (np. szczotek drucianych) na białym cynkowaniu - używaj miękkiej szmatki, aby zapobiec zarysowaniom;
- Smaruj gwinty: Nakładaj smar na gwint w kształcie litery T co miesiąc, aby zapobiec rdzewieniu i zapewnić płynną pracę;
- Przechowuj prawidłowo: Przechowuj ściągacze w suchym, wentylowanym schowku na narzędzia (unikaj wilgotnych warsztatów); używaj oryginalnego kartonu dla dużych modeli, aby zapobiec zginaniu podczas przechowywania.
