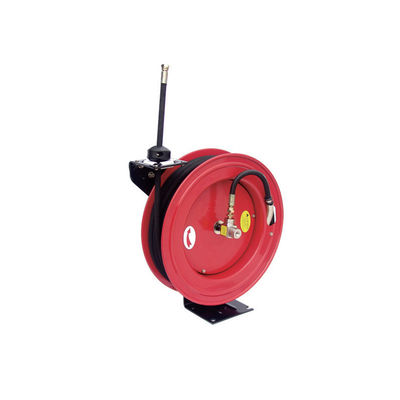

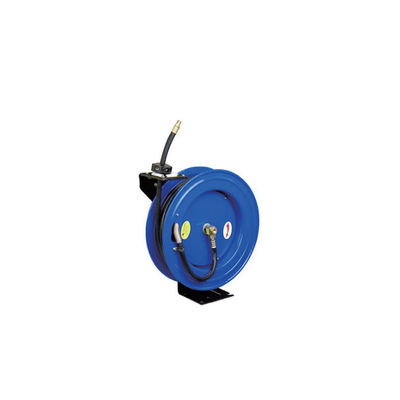

Automatycznie zwijane bębenki na węże powietrzne serii YEEDA YD53
Profesjonalne, automatycznie zwijane zwijacze węży pneumatycznych o długości węża 10-30 m i ciśnieniu roboczym 20-30 Bar, przeznaczone dla warsztatów, zakładów i centrów serwisowych.
Specyfikacje produktu
1. Podsumowanie parametrów specyficznych dla modelu
| Seria (grupa nr modelu) |
Model |
Materiał węża |
Identyfikator węża |
Długość węża |
Ciśnienie robocze |
Rozmiar połączenia |
Kluczowa aplikacja |
| Automatyczne przewijanie Ekonomiczne majsterkowanie (310) |
YD53-001 |
Niemcy Elastyczny wąż |
1/4" |
10 m |
30 barów |
1/4" |
Domowe majsterkowanie, mały warsztat narzędzia pneumatyczne |
| YD53-002 |
Niemcy Elastyczny wąż |
3/8" |
8 m |
30 barów |
3/8" |
Zmywanie na małą skalę, zastosowanie w przemyśle lekkim |
| YD53-003 |
Niemcy Elastyczny wąż |
3/8" |
10 m |
30 barów |
3/8" |
Obsługa mobilnych narzędzi pneumatycznych |
| Pneumatyka z automatycznym przewijaniem (320) |
YD53-004 |
Niemcy Elastyczny wąż |
1/4" |
15 m |
30 barów |
1/4" |
Średnie warsztaty lotnicze, obsługa floty |
| YD53-005 |
Niemcy Elastyczny wąż |
3/8" |
15 m |
30 barów |
3/8" |
Smarowanie zakładów produkcyjnych, zadania naprawcze |
| YD53-006 |
Niemcy Elastyczny wąż |
1/2" |
10 m |
30 barów |
1/2" |
Narzędzia pneumatyczne o dużym przepływie, przeznaczone do mycia w trudnych warunkach |
| YD53-007 |
Niemcy Elastyczny wąż |
1/2" |
12 m |
30 barów |
1/2" |
Dystrybucja powietrza w obiektach przemysłowych |
| Automatyczne chowanie (330) |
YD53-008 |
Hybrydowy wąż gumowy |
3/8" |
20 m |
20 barów |
3/8" |
Dopływ powietrza z góry do dużego warsztatu, konserwacja |
| YD53-009 |
Hybrydowy wąż gumowy |
1/2" |
15 m |
20 barów |
1/2" |
Serwisy samochodowe, naprawa flot |
| YD53-010 |
Hybrydowy wąż gumowy |
3/8" |
30 m |
20 barów |
3/8" |
Usługi lotnicze obejmujące cały magazyn, narzędzia dalekobieżne |
| YD53-011 |
Hybrydowy wąż gumowy |
1/2" |
20 m |
20 barów |
1/2" |
Konserwacja w przemyśle ciężkim, mycie na dużą skalę |
2. Uniwersalne specyfikacje konstrukcyjne
| Kategoria funkcji |
Specyfikacja szczegółowa |
| Materiał konstrukcyjny |
Profesjonalna stal o dużej wytrzymałości (rama szpuli, podstawa, wspornik); Oś z litej stali 1". |
| Skończyć |
Trwała, opatentowana powłoka proszkowa CPC (antykorozyjna, odporna na korozję na olej, wodę i pył przemysłowy) |
| Projekt dysku |
Tarcze obrabiane CNC i karbowane z walcowanymi krawędziami (zwiększona wytrzymałość, bezpieczeństwo i trwałość) |
| Opcje montażu |
Regulowane ramię prowadzące do montażu na stole, ścianie, suficie i pojeździe (oszczędność miejsca, elastyczny układ miejsca pracy) |
| Obrót i stabilność |
Solidna, jednoczęściowa stalowa podstawa 1/4" + wspornik (maksymalna stabilność); smarowane łożyska precyzyjne (płynny obrót szpuli) |
| Funkcja podstawowa |
Automatyczne zwijanie/przewijanie (eliminuje splątanie węża; łatwe przechowywanie po użyciu) |
Szczegóły produktu
Automatycznie zwijane bębenki na węże powietrzne serii YEEDA YD53 rozwiązują kluczowe wyzwania związane z zarządzaniem wężami powietrznymi: splątane węże, ograniczony zasięg, słaba trwałość i dezorganizacja przestrzeni roboczej. Z3 serie do różnorodnych potrzeb + wytrzymała konstrukcja stalowa + konstrukcja z wieloma mocowaniamijako główne mocne strony, na nowo definiują wydajność zadań związanych z powietrzem w różnych branżach.
1. Seria 3: dostosowana do każdego zapotrzebowania
- Seria 310 (ekonomiczne majsterkowanie): Idealny dla domowych majsterkowiczów i małych warsztatów, z wężem o krótkiej i średniej długości (8-10 m), ciśnieniem 30 barów i elastycznym wężem niemieckim do lekkich zadań, takich jak wkrętarki pneumatyczne lub małe mycie.
- Seria 320 (pneumatyczna przemysłowa): Zaprojektowany do średnich i ciężkich zastosowań przemysłowych, z wężem o długości 15 m, ciśnieniem 30 barów i trwałym niemieckim wężem do smarowania zakładów produkcyjnych, konserwacji floty i obsługi ciężkich narzędzi.
- Seria 330 (wytrzymały, chowany): Zbudowany do użytku przemysłowego i komercyjnego na dużą skalę, z wyjątkowo długimi wężami (15–30 m), hybrydowym wężem gumowym (doskonała elastyczność i odporność na zużycie) i ciśnieniem 20 barów dla usług lotniczych w całych magazynach, centrów motoryzacyjnych i ciężkich prac konserwacyjnych.
2. Wytrzymała trwałość: zbudowana z myślą o trwałości
- Konstrukcja stalowa i powłoka CPC: Wytrzymała stalowa rama, 1-calowa pełna oś i powłoka proszkowa CPC są odporne na rdzę, uderzenia i zużycie przemysłowe — żywotność przekracza 8 lat, czyli dwukrotnie dłużej niż w przypadku bębnów z tworzywa sztucznego. Tarcze obracane CNC z walcowanymi krawędziami zapobiegają uszkodzeniom węża i zapewniają bezpieczeństwo operatora.
- Precyzyjne łożyska i stabilna podstawa: Nasmarowane, precyzyjne łożyska umożliwiają płynny obrót szpuli (bez zakleszczania), podczas gdy jednoczęściowa stalowa podstawa i słupek podtrzymujący zapewniają stabilność szpuli podczas użytkowania – nawet przy całkowicie rozwiniętym wężu.
3. Elastyczny montaż i automatyczne przewijanie: wygoda na nowo zdefiniowana
- Opcje wielu uchwytów: Regulowane ramię prowadzące pasuje do montażu na stole, ścianie, suficie lub w pojeździe, oszczędzając 50% przestrzeni roboczej w porównaniu do bębnów stojących na podłodze. Montaż sufitowy utrzymuje węże nad ziemią, zapobiegając ryzyku potknięcia.
- Konstrukcja z automatycznym chowaniem/przewijaniem: Eliminuje ręczne zwijanie węża — po użyciu wąż zwija się automatycznie na szpulę, skracając czas konfiguracji/czyszczenia o 40%. Zapobiega splątaniu węża i wydłuża jego żywotność.
Scenariusze zastosowań
1. Centrum serwisowe samochodów (YD53-009, seria 330)
Wymóg scenariusza: Centrum naprawy samochodów codziennie serwisuje 20 samochodów, używając narzędzi pneumatycznych (klucze, wiertarki udarowe) i sprzętu do mycia. Centrum potrzebuje trwałych węży o długim zasięgu, które zapewniają porządek.
Proces operacyjny:
- Konfiguracja: Zamontuj YD53-009 (hybrydowy wąż gumowy o długości 15 m, średnica wewnętrzna 1/2 cala) na suficie nad każdym stanowiskiem naprawczym; podłącz do systemu sprężonego powietrza w centrum
- Sposób użycia: Rozciągnij wąż o długości 15 m, aby dotrzeć do dowolnej części samochodu (np. podwozie do mycia, komora silnika do narzędzi pneumatycznych); funkcja automatycznego cofania pozwala na cofnięcie węża po użyciu
- Wydajność: 20 samochodów obsłużonych w ~4 godziny; brak splątania węża i ryzyka potknięcia się; Hybrydowy wąż gumowy jest odporny na plamy oleju i zużycie
- Trwałość: Stalowy bęben pokryty CPC wytrzymuje codzienne uderzenia narzędzi i części pojazdów
Efekt: Duży zasięg pasuje do zatok naprawczych; automatyczne cofanie oszczędza czas; trwałość odpowiada ruchliwym centrom.
2. Smarowanie zakładów produkcyjnych (seria YD53-005, 320)
Wymóg scenariusza: Fabryka smaruje codziennie 15 maszyn przemysłowych za pomocą pneumatycznych narzędzi smarujących. Maszyny są oddalone od siebie o 10–12 m, co wymaga elastycznego zasięgu węża.
Proces operacyjny:
- Konfiguracja: Zainstaluj YD53-005 (15 m niemiecki wąż elastyczny, średnica wewnętrzna 3/8 cala) na ścianach pomiędzy zatokami maszynowymi; podłącz do źródła powietrza w zakładzie
- Smarowanie: Rozciągnij wąż o długości 15 m, aby dotrzeć do punktów smarowania każdej maszyny; Ciśnienie 30 barów napędza pneumatyczne narzędzie do smarowania
- Organizacja: Automatyczne zwijanie utrzymuje wąż poza halą produkcyjną, zapobiegając uszkodzeniom spowodowanym przez maszyny lub wózki
- Niezawodność: Stalowa podstawa i precyzyjne łożyska zapewniają stabilną pracę – brak przestojów spowodowanych zakleszczeniem szpuli
Efekt: Duży zasięg obejmuje zatoki maszynowe; automatyczne przewijanie utrzymuje porządek; projekt przemysłowy odpowiada warunkom fabrycznym.
3. Domowy warsztat DIY (seria YD53-001, 310)
Wymóg scenariusza: Entuzjasta domowego majsterkowania posługuje się narzędziami pneumatycznymi (gwoździarkami, szlifierkami) i małymi narzędziami do mycia. Warsztat ma ograniczoną przestrzeń i potrzebuje kompaktowego, łatwego w użyciu bębenka na wąż.
Proces operacyjny:
- Konfiguracja: Zamontuj YD53-001 (10 m niemiecki wąż elastyczny, średnica wewnętrzna 1/4 cala) na stole warsztatowym; podłącz do przenośnej sprężarki powietrza
- Zadania typu „zrób to sam”: przedłużenie węża o długości 10 m, aby używać gwoździarek do obróbki drewna lub małych narzędzi do mycia do czyszczenia; lekki wąż jest łatwy w manewrowaniu
- Przechowywanie: Funkcja automatycznego zwijania zwija wąż po użyciu na szpulę, oszczędzając miejsce w małym warsztacie
- Wygoda: ciśnienie 30 barów pozwala na obsługę wszystkich lekkich narzędzi do majsterkowania, a niemiecki wąż jest wystarczająco elastyczny, aby zmieścić się w ciasnych przestrzeniach
Efekt: Kompaktowa konstrukcja pasuje do małych warsztatów; łatwa obsługa pasuje do zadań typu „zrób to sam”; automatyczne przewijanie oszczędza miejsce w pamięci.
Często zadawane pytania
Pytanie 1: Wąż zwija się nierównomiernie lub zacina się. Jak to naprawić?
O1: Nierównomierne zwijanie jest zwykle spowodowane skręceniem węża lub zanieczyszczeniami. Rozwiązania:
- Wyprostuj wąż: Przed zwinięciem całkowicie rozciągnąć wąż, aby usunąć skręcenia – skręcenia powodują zakleszczenie
- Wyczyść ścieżkę szpuli: Wytrzyj wewnętrzną bieżnię szpuli suchą szmatką, aby usunąć kurz, olej lub zanieczyszczenia (nagromadzenia utrudniają płynne zwijanie)
- Smarowanie łożysk: Co kwartał nałóż niewielką ilość smaru na bazie litu na łożyska precyzyjne — suche łożyska zwiększają tarcie i powodują zatykanie
Te kroki przywracają płynne automatyczne cofanie.
P2: Czy seria 330 (hybrydowy wąż gumowy) może być używana na zewnątrz?
A2: Tak, ale z zachowaniem środków ostrożności. Hybrydowy wąż gumowy jest odporny na łagodne warunki atmosferyczne (deszcz, lekki śnieg) i zmiany temperatury (-10 ℃ ~ +60 ℃), dzięki czemu nadaje się do zadaszonych obszarów zewnętrznych (np. bram garażowych, zadaszonych warsztatów). Jednakże:
- Unikaj bezpośredniego światła słonecznego: Długotrwała ekspozycja na promieniowanie UV może z czasem spowodować uszkodzenie gumy – w przypadku montażu na zewnątrz należy zastosować osłonę UV
- Zapobiegaj zamarzaniu: Opróżnij wąż ze sprężonym powietrzem w temperaturach poniżej 0℃ – zamarznięta wilgoć może uszkodzić wąż i bęben
- Unikaj narażenia chemicznego: Trzymaj wąż z dala od żrących środków chemicznych (np. przemysłowych środków czyszczących), które mogą uszkodzić gumę
Pytanie 3: Z połączenia wycieka powietrze. O co chodzi?
A3: Wycieki powietrza na połączeniach są spowodowane luźnymi mocowaniami lub zużytymi uszczelkami. Poprawki:
- Dokręcić połączenia: Za pomocą klucza delikatnie dokręć złącza wlotowe/wylotowe węża (nadmierne dokręcenie może spowodować uszkodzenie gwintów)
- Wymienić uszczelki: Sprawdź gumowe pierścienie typu O-ring wewnątrz połączeń — jeśli są popękane lub zużyte, wymień je na pierścienie typu O-ring dostarczone przez producenta (zużyte uszczelki są najczęstszą przyczyną wycieków)
- Sprawdź wątki: Upewnij się, że gwinty przyłączeniowe nie są odsłonięte – pozbawione gwintów uniemożliwiają szczelne uszczelnienie; wymienić złączkę, jeśli gwinty są uszkodzone
P4: Jak wybrać odpowiedni model do moich potrzeb?
A4: Oprzyj wybór na rodzaju zadania, długości węża i ciśnieniu:
- Zrób to sam/do użytku domowego: Wybierz serię 310 (YD53-001/002/003) — krótkie węże (8–10 m), ciśnienie 30 barów i lekka konstrukcja do lekkich narzędzi
- Średnie zastosowanie przemysłowe: Wybierz serię 320 (YD53-004/005/006/007) — węże 15 m, ciśnienie 30 barów i trwały niemiecki wąż do zastosowań produkcyjnych lub konserwacji floty
- Do zastosowań ciężkich/komercyjnych: Wybierz serię 330 (YD53-008/009/010/011) — bardzo długie węże (15–30 m), hybrydowy wąż gumowy i ciśnienie 20 barów dla centrów motoryzacyjnych lub dużych magazynów
Dopasuj także średnicę węża do zapotrzebowania na przepływ powietrza w narzędziu (1/4" dla małych narzędzi, 1/2" dla narzędzi o dużym przepływie).
