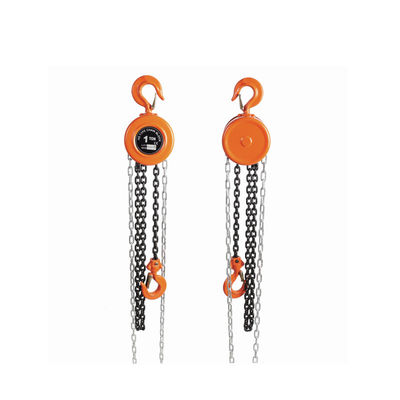

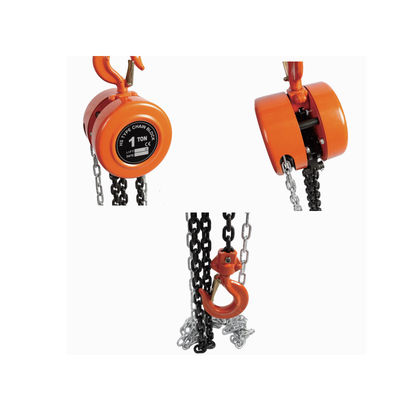

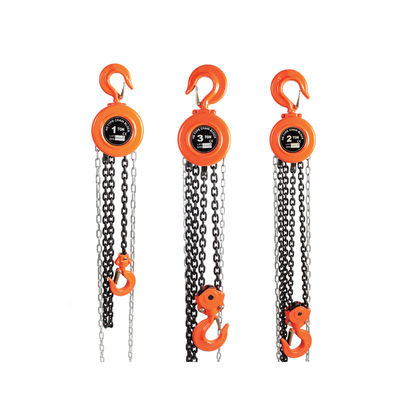

Blok łańcuchowy HSZ: Udźwig 0,5-20T, Wysokość podnoszenia 2,5-3m do warsztatu/budowy/ratownictwa
Specyfikacje produktu
Podsumowanie kluczowych parametrów
| Model |
Udźwig (T) |
Wysokość podnoszenia (m) |
Obciążenie testowe (T) |
Min. prześwit (hak do haka, mm) |
Siła ciągnięcia łańcucha (pełne obciążenie, N) |
Liczba linii łańcucha nośnego |
Specyfikacja łańcucha (mm) |
Waga netto (kg) |
Waga brutto (kg) |
Wymiary opakowania (dł. × szer. × wys., cm) |
Rozmiar skrzynki łańcucha (cm) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Ogólne parametry podstawowe
| Kategoria parametru |
Szczegółowy opis |
| Pozycjonowanie produktu |
Zaprojektowany do podnoszenia ciężkich ładunków na dużych wysokościach bez zasilania, służący w takich dziedzinach jak konserwacja sprzętu w warsztatach fabrycznych, podnoszenie materiałów budowlanych, obsługa ładunków w magazynach i ratownictwo na zewnątrz. 8 modeli obejmuje zakres obciążenia od 0,5T do 20T, równoważąc lekką przenośność i nośność klasy przemysłowej. |
| Kluczowe cechy |
- Działanie bez zasilania: Nie wymaga zewnętrznego zasilania; ręczne pociągnięcie łańcucha ręcznego w celu podnoszenia, odpowiednie do scenariuszy bez zasilania.
- Usługa dostosowywania: Obsługuje dostosowywanie OEM i spersonalizowane regulacje funkcji.
- Standardy międzynarodowe: Zgodny z międzynarodowymi standardami bezpieczeństwa, ze wszystkimi modelami przechodzącymi testy przeciążeniowe (1,5-krotność obciążenia znamionowego).
|
| Konstrukcja i materiał |
- System łańcuchowy: Łańcuch ze stopu o wysokiej wytrzymałości klasy 80 z powierzchnią ocynkowaną ogniowo w celu zapobiegania rdzewieniu.
- Mechanizm transmisyjny: Konstrukcja z podwójnym łożyskiem z precyzyjnym zestawem przekładni, sprawność przekładni ≥90%.
- Układ hamulcowy: Wbudowany hamulec zapadkowy z momentem hamowania ≥3-krotność momentu obciążenia znamionowego.
- Zespół haka: Haki ze stali kutej 40Cr z automatycznie resetowanymi zatrzaskami bezpieczeństwa.
|
Szczegóły produktu
Skupiony na bezpieczeństwie przy dużych obciążeniach + trwałości oszczędzającej pracę + uniwersalności bez zasilania, blok łańcuchowy typu HSZ serii YD30-013 jest zoptymalizowany do scenariuszy podnoszenia ciężkich ładunków bez zasilania.
Podwójne łożysko + łańcuch o wysokiej wytrzymałości, łatwe podnoszenie ciężkich ładunków
Przekładnia z podwójnym łożyskiem, doskonała wydajność i trwałość
- Znaczący efekt oszczędzania pracy: Opór przekładni zmniejszony o 30%, wydajność podnoszenia zwiększona o 25%.
- Mniejsze zużycie: Łożyska równomiernie rozkładają siłę promieniową, zmniejszając zużycie o 40% i wydłużając żywotność do 1,5 razy w porównaniu ze zwykłymi produktami.
Łańcuch ze stopu klasy 80, wytrzymały, odporny na rdzę i niezakleszczający się
- Duża nośność: Wytrzymałość na zerwanie znacznie wyższa niż w przypadku zwykłych łańcuchów.
- Doskonała odporność na rdzę: Podwójna obróbka antykorozyjna: ocynkowanie ogniowe + pasywacja.
- Płynne zazębianie: Dokładność podziałki łańcucha ≤0,1 mm dla precyzyjnego dopasowania koła łańcuchowego.
Wiele zabezpieczeń, brak ryzyka podczas operacji przy dużych obciążeniach
Hamulec „Lock-on-Release”, bardziej niezawodna ochrona przed upadkiem
- Hamulec blokuje się natychmiast po zwolnieniu łańcucha ręcznego, zapobiegając upadkowi ciężkiego przedmiotu.
- Układ hamulcowy przechodzi 1000 testów start-stop przy dużym obciążeniu bez pogorszenia wydajności.
Hak zapobiegający odczepianiu + kompaktowa konstrukcja, bezpieczny i przenośny
- Hak zapobiegający odczepianiu: Automatycznie resetowane zatrzaski bezpieczeństwa z kątem otwarcia ≤60°.
- Lekka konstrukcja: Model 0,5T waży tylko 8 kg; model 20T ma modułową, dzieloną konstrukcję ułatwiającą transport.
Scenariusze zastosowań
Konserwacja sprzętu w warsztacie fabrycznym (scenariusz podstawowy: modele 0,5T-5T)
Wymagania scenariusza: Podnoszenie wrzeciona maszyny 5T z wnęki sprzętu (wysokość 2,5 m) podczas braku zasilania w wąskiej przestrzeni roboczej.
Wynik: Redukuje liczbę operatorów o 70%, skraca czas podnoszenia z 1 godziny do 20 minut.
Podnoszenie materiałów budowlanych (scenariusz 2: modele 3T-10T)
Wymagania scenariusza: Podnoszenie wiązki stali 8T na platformę o wysokości 10 m w miejscu budowy bez zasilania.
Wynik: Zmniejsza koszty podnoszenia o 80%, pracuje nieprzerwanie przez 1 miesiąc w zapylonym środowisku.
Obsługa ładunków w magazynie i ratownictwo na zewnątrz (scenariusz 3: modele 0,5T-20T)
Wymagania scenariusza: Przenoszenie półki 15T w magazynie; podnoszenie pojazdu 5T podczas ratownictwa na zewnątrz.
Wynik: Zwiększa wydajność magazynu o 80%; kończy ratowanie pojazdu w 30 minut bez zasilania.
Często zadawane pytania
P1: Jak wybrać odpowiedni model w oparciu o rzeczywiste potrzeby?
A1: Wybierz w oparciu o obciążenie, wysokość i scenariusz:
- Wybierz model o obciążeniu znamionowym o 20% wyższym niż rzeczywiste obciążenie
- Modele 0,5T-1,5T mają wysokość podnoszenia 2,5 m; 2T-20T mają wysokość podnoszenia 3 m
- Daj pierwszeństwo modelom z łańcuchem ocynkowanym do użytku na zewnątrz
P2: Łańcuch zacina się podczas podnoszenia. Czy to usterka? Jak to rozwiązać?
A2: Zazwyczaj problem z obsługą lub konserwacją:
- W przypadku zaplątania łańcucha: Pociągnij łańcuch ręczny powoli w przeciwnym kierunku
- W przypadku niewystarczającego smarowania: Dodaj smar litowy (model Li-2)
P3: Po długotrwałym użytkowaniu efekt hamowania maleje. Jak to wyregulować?
A3: Wyreguluj luz hamulca:
- Poluzuj nakrętkę mocującą sprężynę hamulca
- Obróć śrubę regulacyjną zgodnie z ruchem wskazówek zegara (o 1/4 obrotu za każdym razem)
- Wymień okładzinę hamulcową, jeśli zużycie ≥1 mm
P4: Czy podczas użytkowania na zewnątrz w niskich temperaturach (-25℃) łańcuch stanie się kruchy, a hamulec zawiedzie?
A4: Nie, przy odpowiednich przygotowaniach:
- Łańcuchy ze stopu klasy 80 zachowują wytrzymałość w temperaturze -25℃
- Smar hamulcowy jest typu niskotemperaturowego, odpornego na -30℃
- Rozgrzej elementy, pociągając pusty łańcuch ręczny 10-15 razy
