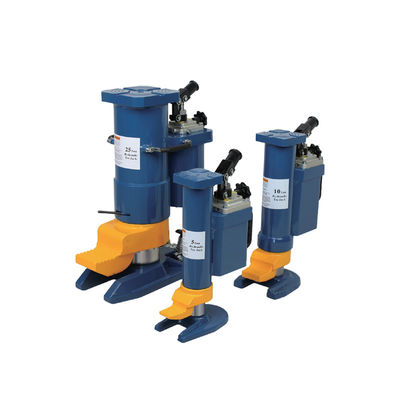

Podnośniki przemysłowe (5-25T): obrót o 360° do podnoszenia pojazdów kolejowych/maszyn
Specyfikacje produktu
Podstawowe informacje o serii i typowe konfiguracje podstawowe
| Wspólne parametry |
Konkretny opis |
| Typ produktu |
Przemysłowe podnośniki palcowe, obejmujące trzy specyfikacje obciążenia znamionowego (5T/10T/25T). Specjalnie zaprojektowany do podnoszenia sprzętu kolejowego, ciężkich maszyn i dużych urządzeń o dużej wytrzymałości, obsługuje głównie scenariusze przemysłowe, takie jak stacje utrzymania kolei, fabryki ciężkich maszyn, duże warsztaty i magazyny logistyczne. |
| Podstawowe wspólne konfiguracje |
- Stabilna odwrócona struktura RAM:Przyjmuje konstrukcję odwróconego siłownika, która rozkłada siłę bardziej równomiernie na siłownik podczas podnoszenia ciężkich ładunków, przy ugięciu ramy ≤0,1 mm
- Obudowa obrotowa 360°:Obudowa może swobodnie obracać się o 360°, co pozwala na regulację kąta podnoszenia bez konieczności przesuwania sprzętu
- Urządzenie do kontrolowanego zjazdu:Wbudowana hydrauliczna konstrukcja przepustnicy, która może precyzyjnie kontrolować prędkość opadania siłownika (minimum 5 mm/s)
- Zawór bezpieczeństwa zabezpieczający przed przeciążeniem:Zgodny z normami ANSI/ASME PALD 2009, automatycznie odcinający obieg oleju po przekroczeniu 10% obciążenia znamionowego
- Zdejmowana dźwignia pompy:Dźwignia pompy ma konstrukcję wtykową, która jest łatwa do przechowywania i transportu po demontażu
|

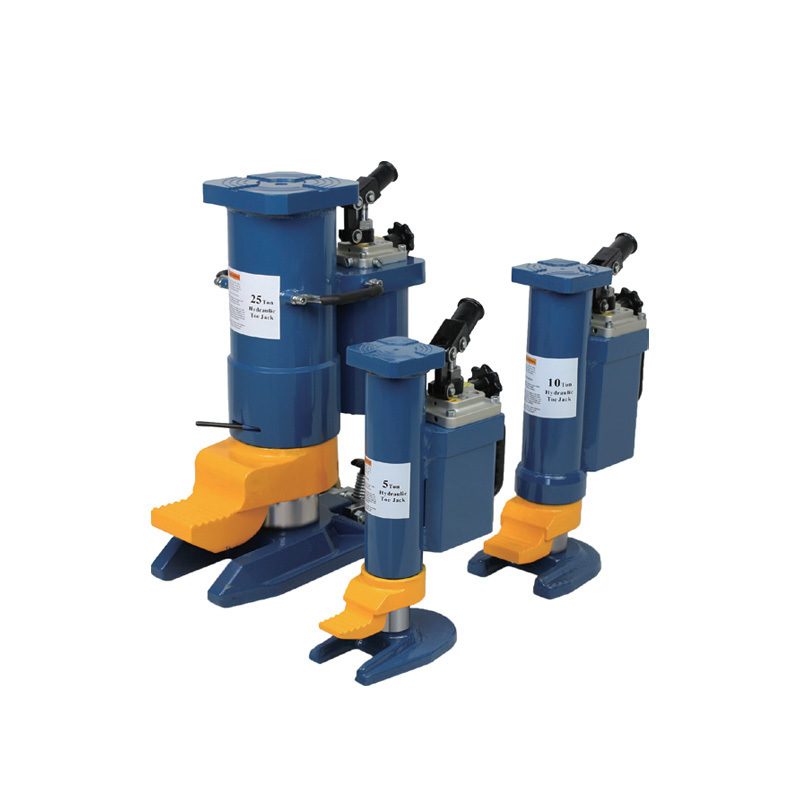

Porównanie kluczowych parametrów każdego modelu
| Model |
Pojemność znamionowa |
Zakres podnoszenia stopy (MM) |
Zakres podnoszenia głowy (MM) |
Maks. Siła dźwigni (KG) |
NW/GW (KG) |
Podstawowe scenariusze adaptacyjne |
| YD21-011 |
5T |
25-230 |
368-573 |
38 |
25/26 |
Konserwacja lekkiego sprzętu kolejowego, pozycjonowanie małych ciężkich obrabiarek |
| YD21-012 |
10T |
30-260 |
420-650 |
40 |
35/36 |
Regulacja rozjazdów kolejowych średnich, instalacja silników przemysłowych klasy 10T |
| YD21-013 |
25T |
58-273 |
505-720 |
40 |
102/119 |
Relokacja ciężkich obrabiarek, podnoszenie elementów mostu kolejowego klasy 25T |
Szczegóły produktu
Seria podnośników przemysłowych od YD21-011 do YD21-013 to profesjonalny sprzęt opracowany w celu rozwiązania problemów związanych z „niestabilnym podnoszeniem, trudnym pozycjonowaniem i niekontrolowanym opadaniem w scenariuszach przemysłowych z dużym obciążeniem”.
Odwrócony siłownik + obrót o 360°, podwójne przełomy w zakresie dużych obciążeń i elastyczności
- Odwrócona struktura RAM:Przenosi punkt siły na wzmocnioną część ramy. W połączeniu z głównym korpusem ze stali walcowanej na zimno o grubości 12 mm (wytrzymałość na rozciąganie ≥950 MPa)

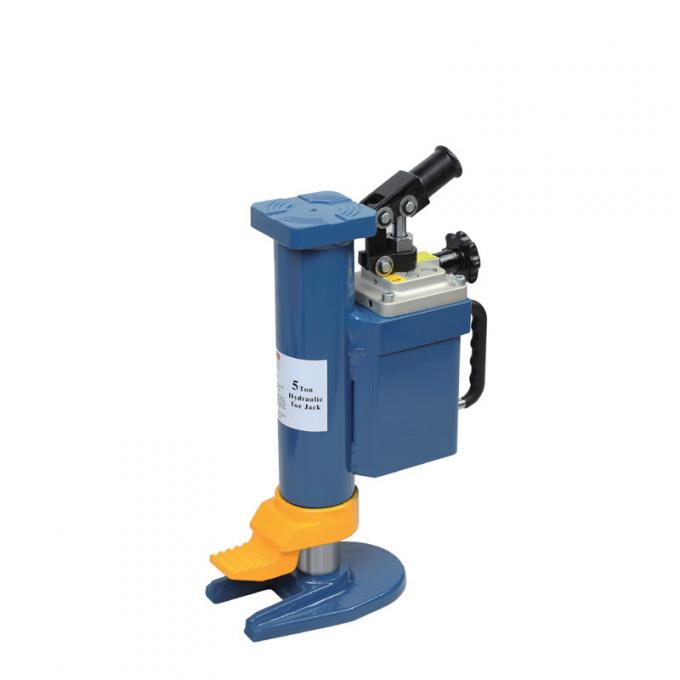

- Obudowa obrotowa 360°:Umożliwia regulację kierunku podnoszenia bez konieczności przesuwania całego urządzenia
Kontrolowane zejście + zabezpieczenie przed przeciążeniem, podwójna gwarancja bezpieczeństwa i precyzji
- Hydrauliczna kontrola prędkości przepustnicy:Potrafi precyzyjnie kontrolować prędkość opadania siłownika, regulując ciśnieniowy zawór nadmiarowy
- Podwójna ochrona bezpieczeństwa:Zawór bezpieczeństwa przed przeciążeniem i dźwignia pompy o dużej wytrzymałości zapewniają bezpieczną pracę
Szeroki zakres podnoszenia + lekkość, podwójna optymalizacja adaptacji i działania
- Podnoszenie w pełnym zakresie 25–720 mm:Obejmuje wiele scenariuszy, od adaptacji przy niskim prześwicie po wsparcie na dużej wysokości
- Lekka konstrukcja:Model 5T ma masę netto zaledwie 25 kg, co zmniejsza koszty obsługi sprzętu
Scenariusze zastosowań
Konserwacja lekkich urządzeń kolejowych na stacjach utrzymania kolei (YD21-011)
Wymagania scenariusza:Konserwacja elementów torów kolejowych 5T (prześwit od spodu toru 23 mm), wymagających podnoszenia przy niewielkim prześwicie i precyzyjnego pozycjonowania
Wynik:Adaptacja przy niskim prześwicie eliminuje potrzebę uszkodzenia fundamentów torów, a obrót o 360° ułatwia pozycjonowanie
Instalacja obrabiarek klasy 10T w fabrykach maszyn ciężkich (YD21-012)
Wymagania scenariusza:Zainstaluj tokarkę CNC 12T (prześwit podstawy 28mm), wymagającą udźwigu ponad 10T i podparcia o dużej wysokości
Wynik:Wytrzymałe łożyskowanie i kontrolowane opadanie zapewniają precyzję montażu
Często zadawane pytania
P1: Czy YD21-011 (nośność 5 T) może podnosić sprzęt kolejowy o udźwigu 5,2 T?
A1:Włączy się zabezpieczenie przed przeciążeniem i nie zaleca się podnoszenia.Nominalna nośność YD21-011 wynosi 5T, z progiem zabezpieczenia przed przeciążeniem 5,5T.
Pytanie 2: Podczas użytkowania obracająca się o 360° obudowa blokuje się i nie można elastycznie regulować kąta. Jaki jest powód?
A2: Jest to głównie spowodowanezanieczyszczenie zablokowane pomiędzy obudową a podstawą, niewystarczające smarowanie lub rdza na obracającym się łożysku.
