Obrotowe imadło maszynowe | Imadło stołowe z uniwersalnym stołem obrotowym Vertex

Rodzaje imadła stołowego z podstawą obrotową Wytrzymałe uniwersalne imadło stołowe obrotowe imadło stołowe Obrotowe imadło maszynowe

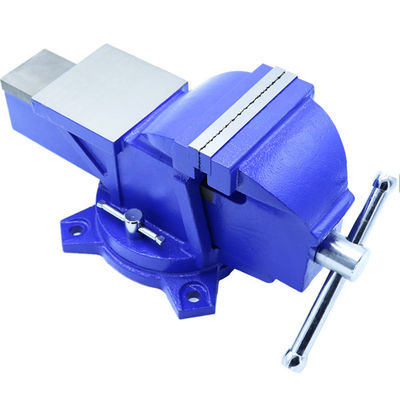

Imadło to element podstawowego wyposażenia doskonale wyposażonego stołu warsztatowego.To imadło o dużej wytrzymałości jest idealne do intensywnego użytkowania ze względu na swoją twardość i stabilny korpus.

Dzięki temu imadło Heavy Duty wszystko jest utrzymywane pewnie i we właściwej pozycji.Zapewniają to przednia szczęka zaciskowa, stała szczęka zaciskowa i korba wrzeciona.Obrabiany przedmiot jest zaciśnięty między dwiema szczękami zaciskowymi.Stała szczęka zaciskowa jest zamontowana na korpusie podstawowym i nie można jej zmienić w pozycji.Przednia szczęka jest osadzona na szynie prowadzącej i można ją przesuwać do przodu i do tyłu.

Imadło ma szczękę zaciskową o szerokości 100 mm (4") i ma gwint trapezowy. Wrzeciono można bezpiecznie otwierać i zamykać za pomocą gwintu i nakrętki wrzeciona. Ta procedura umożliwia indywidualne dopasowanie szerokości zaciskania do wielkości obrabianych przedmiotów.

Konstrukcja imadła umożliwia przymocowanie go do stołu warsztatowego tak, aby tylna szczęka wisiała nad stołem warsztatowym.Jest to ważne, jeśli długie przedmioty, takie jak rury, mają być mocowane pionowo.Oprócz funkcji zaciskania, to imadło posiada kowadełko 100 mm (4"). Tutaj można wykonać dodatkowe prace, takie jak młotkowanie lub ziarnowanie.

Funkcja:

Specyfikacje

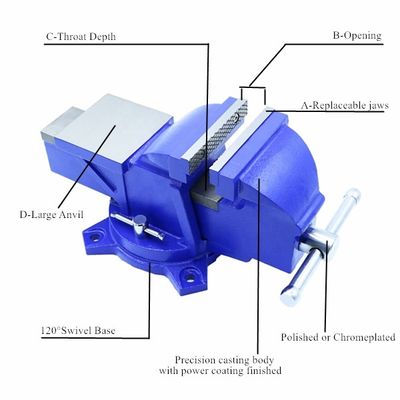

Model nr.	Rozmiar	A (mm)	B (mm)	C (mm)	D (mm)	ILOŚĆ/CTN	GW/NW(KGS)	PAKIET /CTN (CM)
YD74-001	3"(75mm)	75	75	46	65x66	6	38/36	56x42x16
YD74-002	4”(100mm)	100	100	61	86x85	4	47/45	71x35x19
YD74-003	5"(125mm)	125	125	72	109 x 105	1	21/20	45x20x25
YD74-004	6"(150mm)	150	150	84	128x125	1	31 x 29,5	52x22x27
YD74-005	8"(200mm)	200	200	102	150x150	1	48x46	60x25x30
YD74-006	10"(250mm)	250	225	107	160x160	1	60x54	71x33x39
