14 sztuk typu pręta długa szczęka narzędzie do ściągania piasty łożyska koła

14 sztuk 2 rozmiar ściągacz do demontażu łożyska separatora łożyska

Koło zębate z rozdzielaczem typu prętowego 2 "3" o długich szczękach

Funkcje:

• Separatory łożysk 2 cale i 3 cale.
• Kute matrycowo i poddane obróbce cieplnej.
• Narzędzia do oddzielania są używane ze ściągaczem prętów i nogami do wielu różnych prac związanych z ciągnięciem
• Poprzeczka ściągacza 5 "" ze śrubą dociskową 6-1 / 4 "" lub każdy z separatorów łożyska może być również używany oddzielnie lub w połączeniu z innymi ściągaczami lub narzędziami.

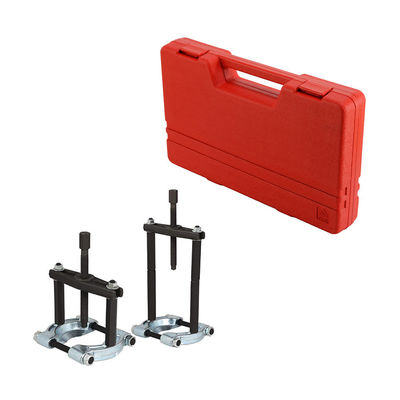

• Forma do rozdmuchiwania do przechowywania.

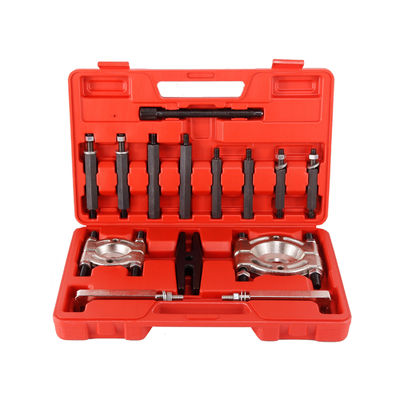

Pakiet zawiera (14 sztuk):

• Konstrukcja kuta matrycowo

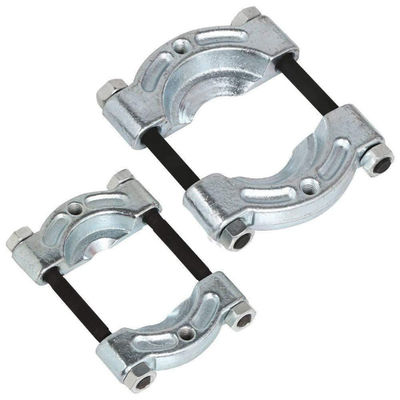

• Dwie szczęki separatora łożysk (rozdzielacze) - 2 "" i 3 ""
• Nogi przedłużające: 5 "" - 4szt
• Nogi przedłużające: 4 "" - 4szt
• Adapter środka jarzma: 6 "" - 1szt
• Głowica ściągacza: 6,9 ”- 1 szt
• Haczyki: 2szt
• Śruby wyciskowe
• Specyfikacje:
• Materiał: stal, żelazo, plastik
• Całkowity rozmiar: 14,5 x 9,4 x 2,4 cala (dł. X szer. X wys.)
• GW: 12,98 funta
• Ilość: 14 szt

Instrukcja obsługi:
Środki ostrożności dotyczące montażu

• 1. Montować tylko zgodnie z niniejszą instrukcją.Nieprawidłowy montaż może spowodować zagrożenie.
• 2. Podczas montażu nosić zatwierdzone przez ANSI okulary ochronne i wytrzymałe rękawice robocze.
• 3. Utrzymuj miejsce montażu w czystości i dobrze oświetlone.
• 4. Trzymaj osoby postronne z dala od obszaru podczas montażu.
• 5. Nie zbieraj się, gdy jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub lekarstw.

Szczególne środki ostrożności

• 1. Upewnij się, że szczęki separatora są równomiernie ustawione między połówkami łożyska przed podjęciem próby rozdzielenia.
• 2. Śruba pociągowa (5) powinna być wyśrodkowana na wale, gdzie łożyska są wyciągane, aby uniknąć uszkodzenia wału lub obudowy łożyska.
• 3. Unikaj ściśnięcia lub skrobania wału łożyska, bezpiecznie (i prostopadle) umieszczając szczęki wokół obudowy łożyska.
• 4. Zachowaj ostrożność podczas wyjmowania śruby pociągowej z obudowy, aby uniknąć uszkodzenia gwintów.Podważ od końców śruby pociągowej.

Instrukcja obsługi
Ściąganie łożysk z wału

• 1. Wybierz odpowiedni rozmiar szczęki separatora łożyska (2 lub 14) dla rozmiaru łożyska (2,2 "~ 3" lub 2 ") wyjmowanego z wału.

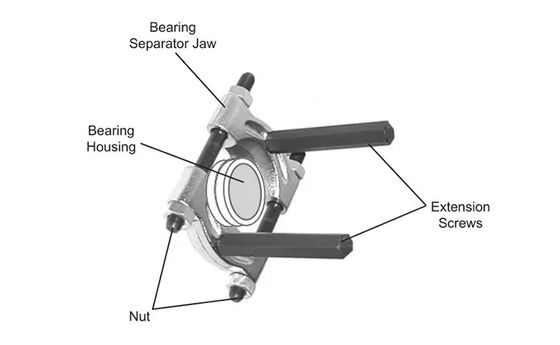

• 2. Poluzuj nakrętki szczęk separatora (3) na tyle, aby szczęki mogły zaczepić się za obudową łożyska.
• 3. Za pomocą klucza (brak w zestawie) zacznij równomiernie dokręcać nakrętki, aż szczęki zostaną bezpiecznie osadzone za obudową łożyska.

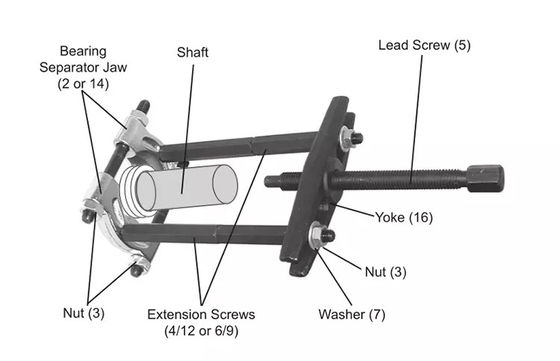

• 4. Wkręć obie śruby przedłużające o tej samej długości (4/12 lub 6/9) do separatora łożyska

Szczęki, jak pokazano poniżej.
UWAGA: Nie używaj śrub przedłużających o różnych długościach.

• 5. Umieść 6-calowy jarzmo (16) nad śrubami przedłużającymi i mocno przymocuj podkładkami (7) i nakrętkami (3).
• 6. Wkręcić śrubę pociągową (5) do jarzma, aż dotknie środka wału, gdzie zamontowane są łożyska.
• 7. Za pomocą klucza przekręcaj śrubę pociągową w prawo, aż obudowa łożyska zacznie wysuwać się z wału.
• 8. Kontynuować obracanie śruby pociągowej, aż obudowa łożyska zdejmie się z wału.
• 9. Usuń śrubę pociągową, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
• 10. Zdjąć obudowę łożyska.
